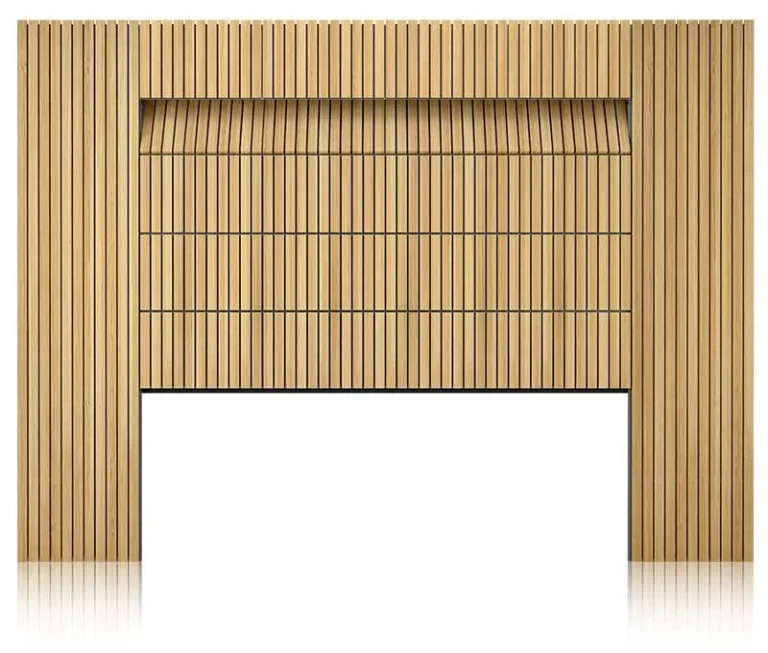

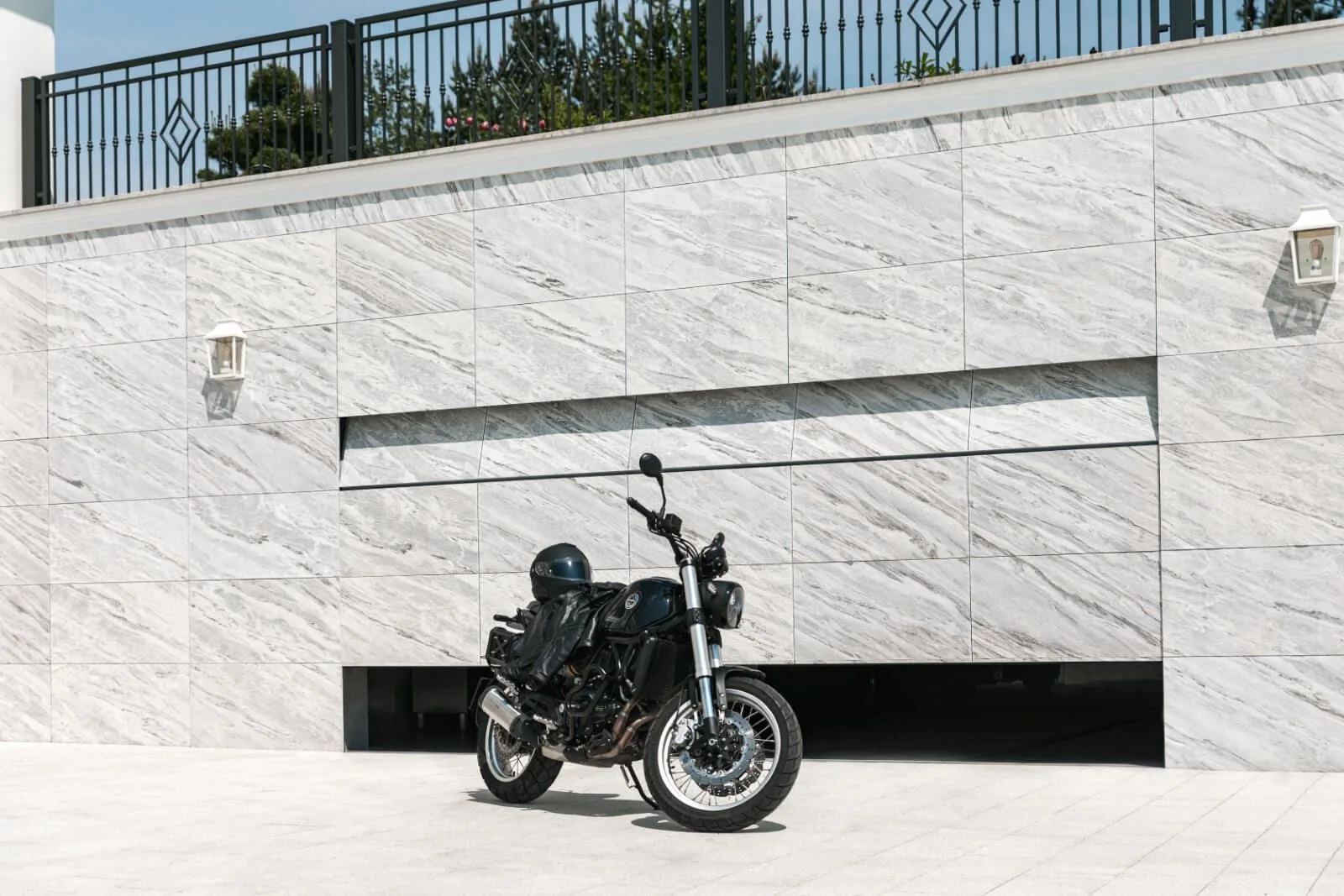

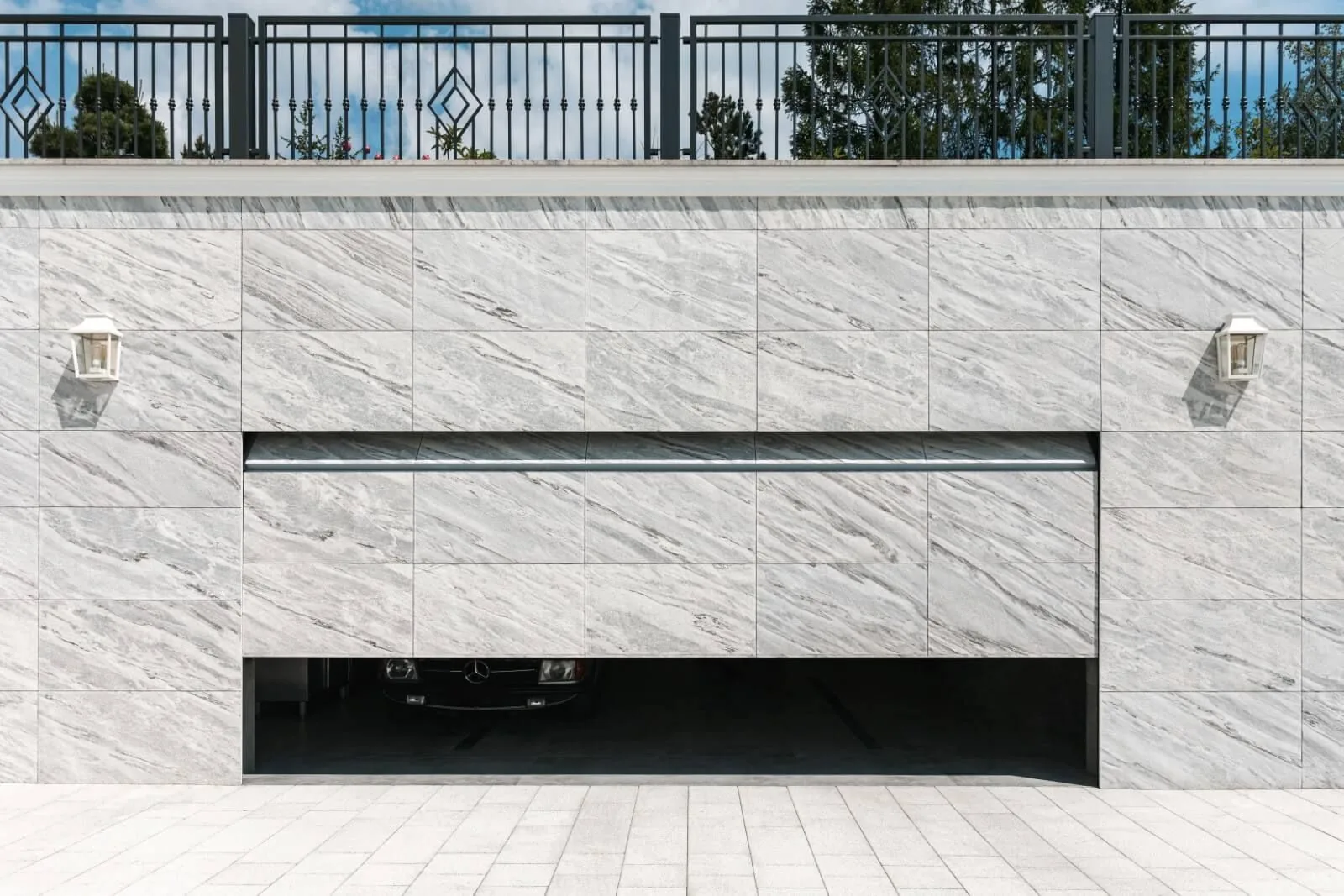

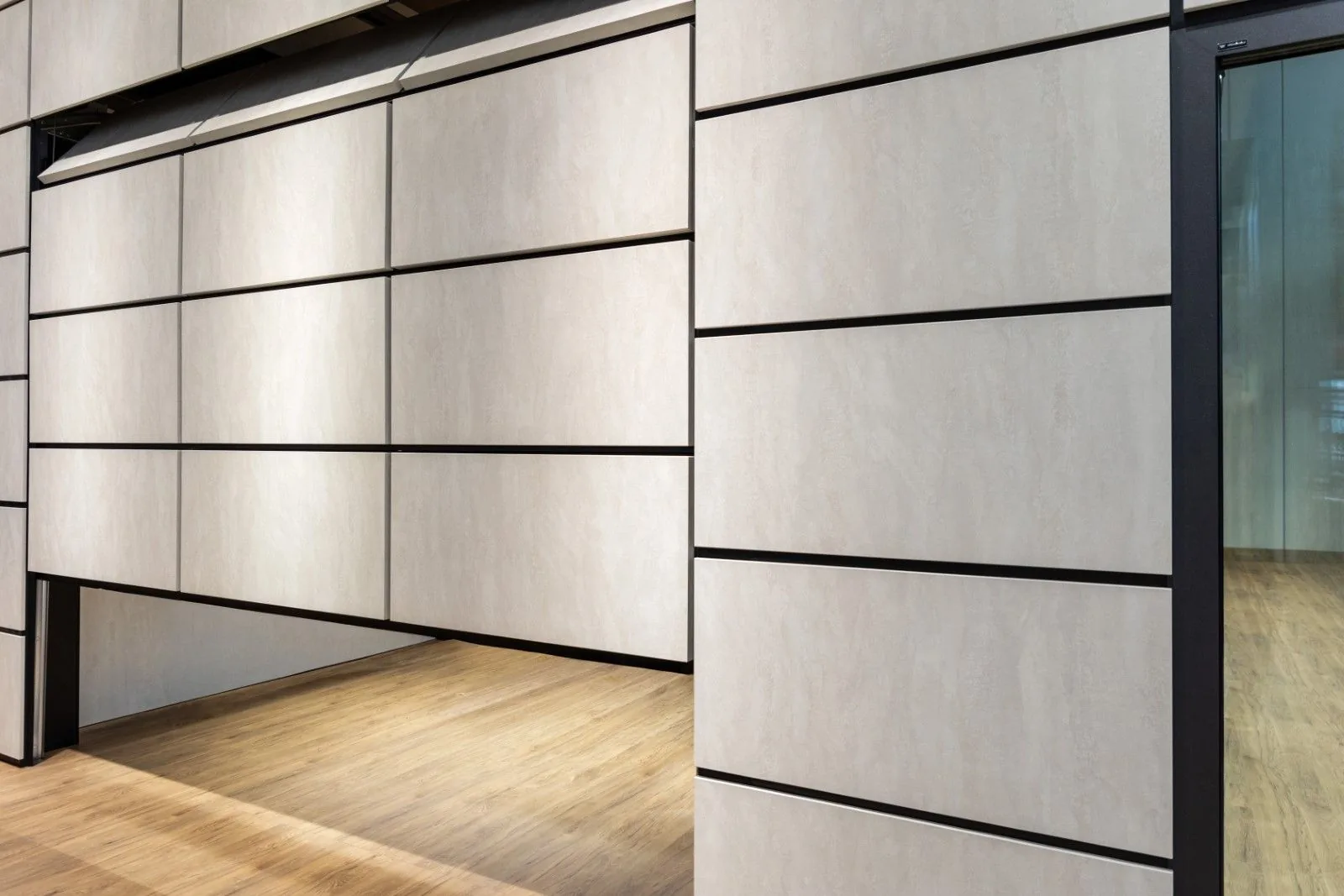

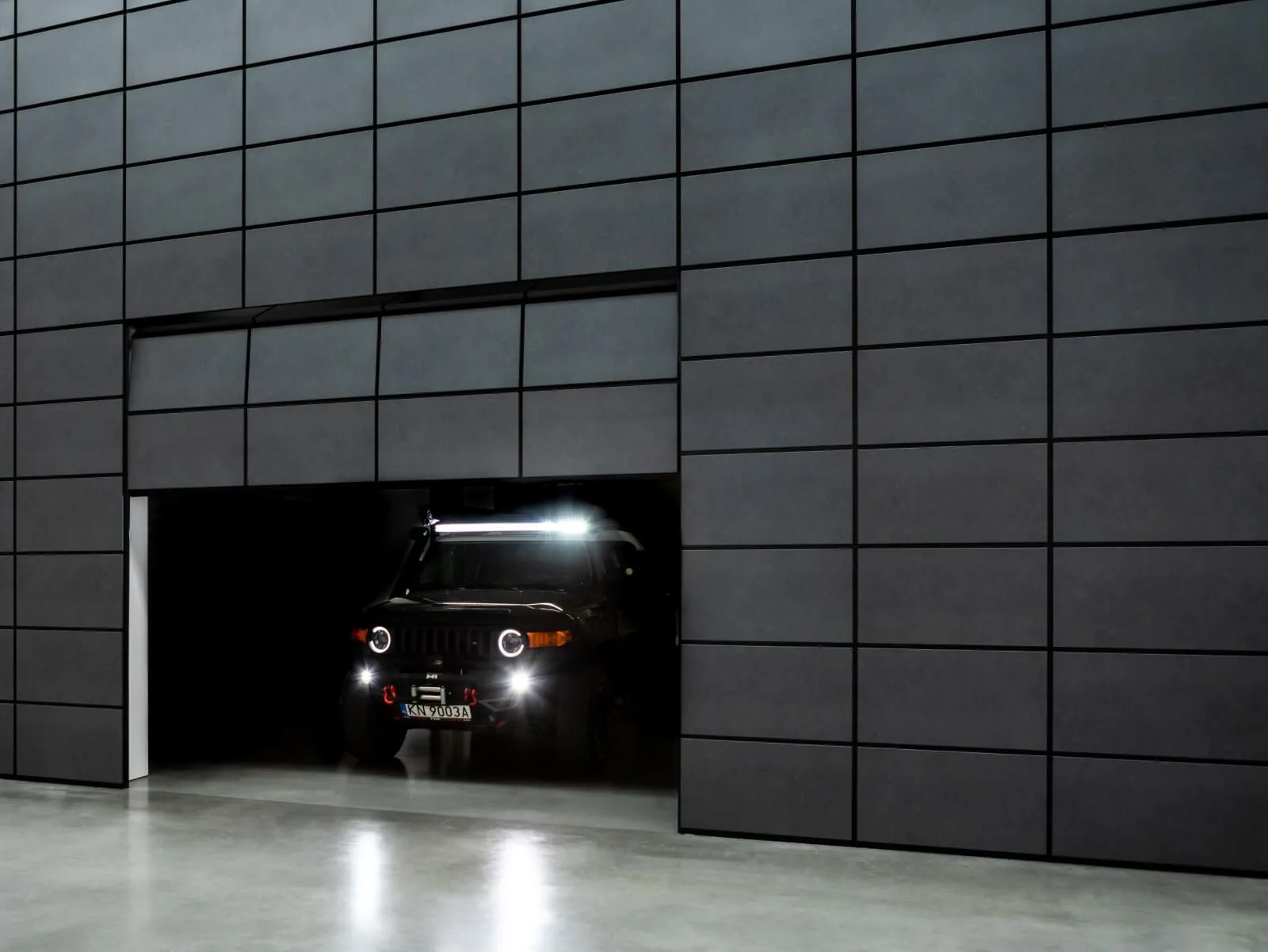

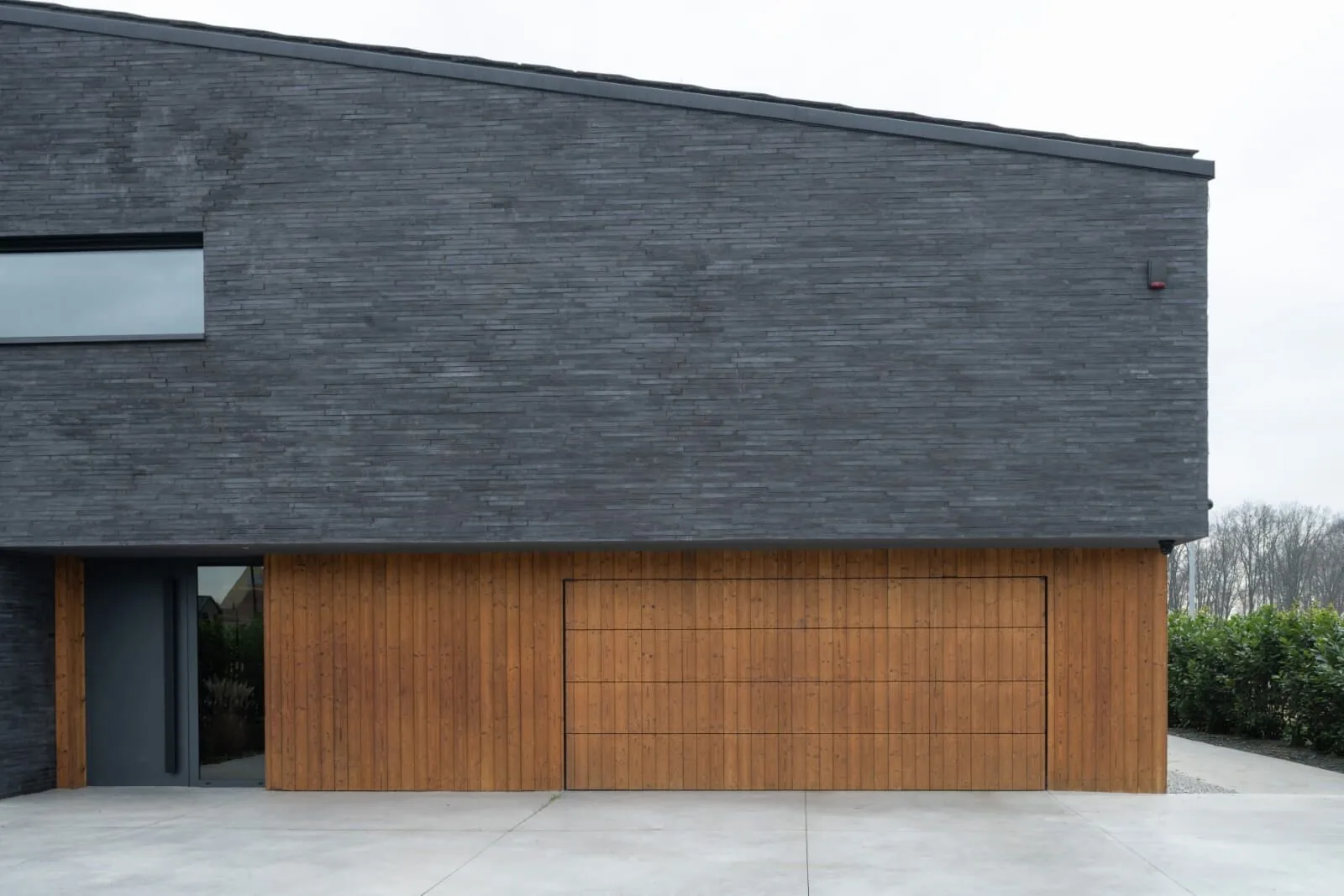

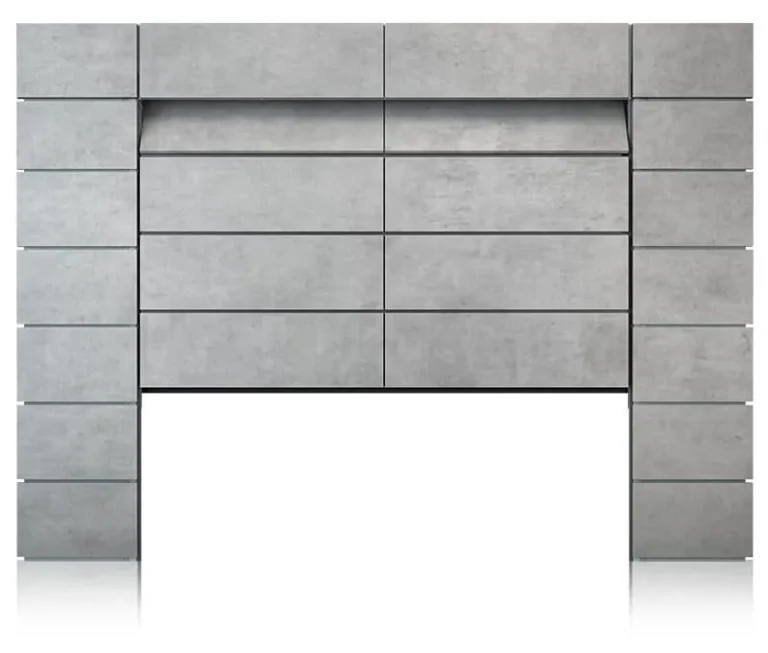

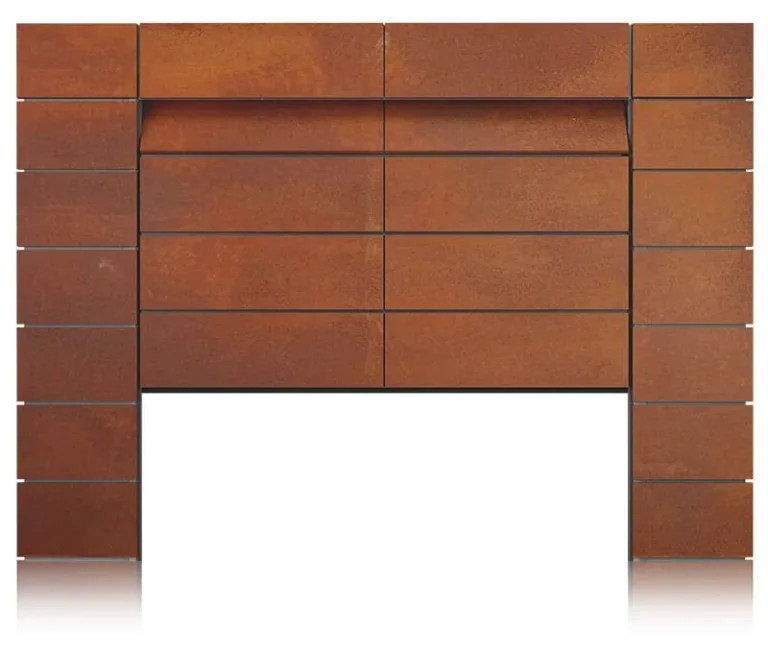

Wiśniowski MakroPro 2.0 ELH pozwala włączyć bramę w kompozycję elewacji. Skrzydło można wykończyć między innymi płytkami ceramicznymi, naturalnym łupkiem lub panelami z tworzywa, po sprawdzeniu dopuszczalnych parametrów materiału. Zamknięty wjazd zachowuje wtedy wizualną spójność z fasadą.
Wykończenie zaplanowane z projektem
Materiał wykańczający może mieć do 40 mm grubości, a jego dopuszczalna masa wynosi od 1 do 25 kg/m², zależnie od gabarytów bramy. Powierzchnia skrzydła może sięgać 20 m². Dobór okładziny na etapie projektu pozwala połączyć oczekiwany wygląd z wymaganiami konstrukcyjnymi.
System wymaga sztucznego nadproża o wysokości 290 mm, mocowanego do istniejącego nadproża lub stropu. Pełni ono funkcję osłonową i współpracuje z górną uszczelką, bez przenoszenia obciążeń konstrukcyjnych. Brama montowana w otworze nie wymaga wolnych przestrzeni bocznych, ale zmniejsza szerokość światła wjazdu o 260 mm.
Wersja z miejscem na docieplenie pozwala uwzględnić warstwę od 70 do 250 mm. Kątowniki dopasowane do jej grubości są dostarczane z bramą.
Stabilna konstrukcja i szczelne połączenia
Panel ma grubość 40 mm. W MakroPro 2.0 ELH jest stalowy, z pianką poliuretanową; w MakroPro ALU 2.0 ELH aluminiowy, z wypełnieniem blacha-styropian-blacha. Pięciowarstwowe zagięcie blachy i wewnętrzny profil wzmacniający na każdym panelu zapewniają sztywność mocowań.
Sprężyny skrętne na wale dobiera się komputerowo do ciężaru skrzydła z wykończeniem. Wykonane w technologii śrutowania, mają deklarowaną trwałość co najmniej 25 000 cykli. Prowadnice i ościeżnice powstają z ocynkowanej blachy 2 mm.
Standardowy pakiet THERMOSET™ obejmuje górną uszczelkę dwulistkową, boczną czterokomorową twardo-miękką, narożnikową oraz dolną EPDM. Uszczelnienia współpracują na obwodzie bramy, pomagając ograniczyć przedostawanie się powietrza i wilgoci.
Zabezpieczenia i napęd dobrany do obciążenia
Każda sprężyna ma zabezpieczenie na wypadek pęknięcia. Osobny mechanizm chroni przed skutkami zerwania lin nośnych i umożliwia regulację ich długości od posadzki. Brama ma także zabezpieczenie przed podważeniem z zewnątrz. W dokumentacji wskazano zgodność z PN-EN 13241-1.
Między elementami okładziny należy zachować prześwity co najmniej 25 mm, zgodnie z wymaganiami EN 12604 dotyczącymi ochrony przed przycięciem palców. Projekt wykończenia musi uwzględniać pracę segmentów.
Napędy GfA Elektromaten z szyną aluminiową SW 6.80 FU lub SW 9.60 FU zapewniają łagodny start i zatrzymanie. Deklarowane parametry wynoszą odpowiednio 60 lub 90 Nm oraz 0,2 lub 0,15 m/s. Oba napędy obsługują powierzchnię do 24 m²; nie zwiększa to dopuszczalnej powierzchni samego skrzydła. Napęd, sprężyny i szynę dobiera się wspólnie.
Zastosowanie w domu i obiekcie użytkowym
Producent klasyfikuje MakroPro 2.0 ELH jako bramę przemysłową. System znajduje zastosowanie także w garażach zbiorczych, obiektach użyteczności publicznej i zakładach przemysłowych, w tym spożywczych bez bezpośredniego kontaktu z żywnością. Konsultacja na etapie projektu pozwala sprawdzić warunki zabudowy przed wykonaniem elewacji.
